esempio reverse engineering abitacolo in carbonio

Abitacolo in materiale composito

Reverse engineering CAD da STL: ricostruzione di un componente da materiale composito

Nel reverse engineering CAD, la qualità del risultato finale dipende in larga parte da come vengono interpretati i dati di scansione, più che dal semplice utilizzo di uno strumento software. Questo progetto rappresenta un esempio concreto di ricostruzione CAD a partire da un file STL, applicata alla parte frontale di un abitacolo in materiale composito (carbonio).

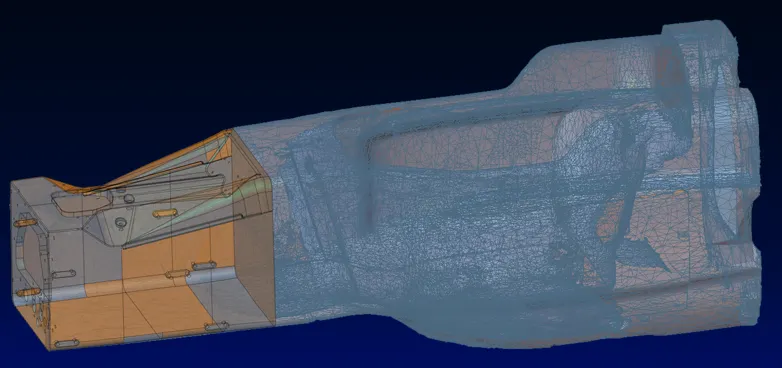

abitacolo-carbonio-reverse

Origine e struttura dei dati di scansione

La mesh STL utilizzata come base di partenza è stata generata tramite un sistema di scansione 3D manuale non a contatto, impiegando una rete di markers applicati direttamente sull’abitacolo in carbonio.

Il processo di acquisizione è stato articolato in due fasi distinte:

  1. una prima scansione globale finalizzata alla digitalizzazione e alla stabilizzazione dello scheletro di riferimento dei marker
  2. una successiva acquisizione di dettaglio, riallineata sul sistema di riferimento globale, per garantire coerenza geometrica e continuità delle misure

Questo approccio ha permesso di ottenere una mesh complessivamente stabile e affidabile, adatta a un processo di reverse engineering orientato alla modellazione CAD. Qui potete trovare il video relativo la scansione 3D

Strategia di modellazione e gestione delle superfici

La modellazione è stata affrontata con un approccio prevalentemente prismatico, pur in presenza di superfici freeform che hanno richiesto un’attenta integrazione con il modello solido.


abitacolo-carbonio

Non si è trattato di superfici di classe A, ma di superfici funzionali, il cui ruolo principale era garantire:

  • coerenza geometrica
  • stabilità del modello
  • continuità con le parti solide circostanti

In questo contesto, l’attenzione non è stata posta sull’estetica delle superfici, bensì sulla robustezza del modello CAD e sulla sua facilita nell'essere importato ed editato.

Obiettivo del modello CAD

La ricostruzione della parte frontale non era finalizzata a una semplice replica geometrica, ma alla creazione di un modello CAD facilmente editabile, utilizzabile come base per l’integrazione di ulteriori componenti. Operare direttamente su una mesh poligonale, seppur accurata, avrebbe limitato in modo significativo la possibilità di modifica, adattamento e sviluppo del progetto. Per questo motivo, l’obiettivo principale è stato quello di ottenere un modello solido e strutturato, più adatto a un flusso di lavoro CAD tradizionale.

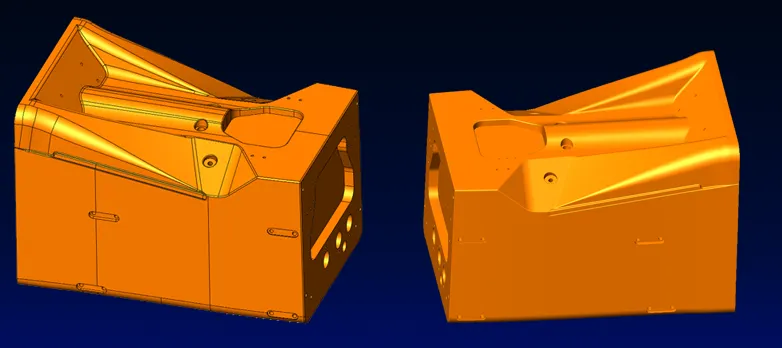

scansione-stl-chassi-carbonio

Criticità affrontate durante il reverse engineering

Il componente analizzato rientra nel settore aerospaziale, anche se non è possibile fornire ulteriori dettagli sull’applicazione finale.
La ricostruzione è stata eseguita in Geomagic Design X, un software che consente di gestire in modo efficace dati STL complessi e di produrre modelli CAD strutturati, anche in presenza di geometrie articolate. La scelta dello strumento è stata dettata dall’esperienza consolidata sull’applicativo e dalla sua capacità di offrire tutti gli strumenti necessari per un reverse engineering CAD completo, senza compromessi sul metodo.


dettaglio-raccordo-superfici

Fedeltà alla mesh e semplificazioni geometriche

Il modello CAD finale segue in modo molto aderente la mesh di partenza nelle aree di maggiore interesse funzionale. In alcune zone secondarie, invece, è stata applicata una semplificazione geometrica consapevole, volta a ridurre complessità non necessarie senza compromettere la qualità complessiva del modello.

Questo tipo di scelta riflette un principio fondamentale del reverse engineering professionale:
non tutto ciò che viene acquisito deve essere necessariamente replicato in modo identico nel CAD.

Contesto applicativo e strumenti utilizzati

Il componente analizzato rientra nel settore aerospaziale, anche se non è possibile fornire ulteriori dettagli sull’applicazione finale.
La ricostruzione è stata eseguita in Geomagic Design X, un software che consente di gestire in modo efficace dati STL complessi e di produrre modelli CAD strutturati, anche in presenza di geometrie articolate. La scelta dello strumento è stata dettata dall’esperienza consolidata sull’applicativo e dalla sua capacità di offrire tutti gli strumenti necessari per un reverse engineering CAD completo, senza compromessi sul metodo.
